滾刀磨床系列

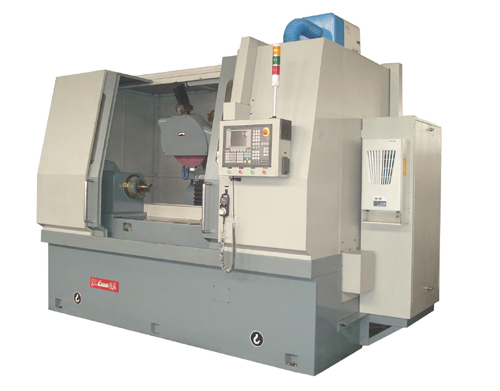

MHK6450數控滾刀刃磨床

1、主要技術規格:
2.1加工滾刀最大直徑:                                 500㎜
2.2滾刀容屑槽數:                                     1-99
2.3滾刀容屑槽導程:                                   2000-∞㎜
2.4滾刀容屑槽最大螺旋角:                             ±150
2.5加工滾刀最大齒深:                                 100㎜
2.6砂輪
2.6.1砂輪直徑:                                       450㎜
2.6.2砂輪最大線速度:                                 35米/秒
2.6.3砂輪主軸的軸向移動量:                          30㎜
2.6.4磨頭的橫向移動量:                              100㎜
2.6.5磨頭的縱向最大行程:                            800㎜
2.6.6磨頭的縱向移動速度:                            ≤18米/分
2.6.7磨頭的回轉角度:                                ±150
2.6.8磨頭電機功率:                                  3Kw 1500rpm
2.7工件主軸及尾架中心高:                            300㎜
2.8工件主軸孔的內錐度:                              莫氏6號
2.9尾架的最大行程:                                  60㎜
2.10工件主軸和尾架兩頂尖的最大距離:                 1400㎜
2.11磨頭升降電機:                                   3Kw 1500rpm
2.12液壓系統電機:                                   1.1Kw 1400rpm
2.13冷卻泵:                                         0.4Kw 2800rpm
2.14控制系統:                                       SIEMENS 802C型
2.15 滑板移動伺服電機:                               M=27nm 3000rpm
2.16滑板移動分辨率:                                  0.001㎜
2.17分度頭伺服電機:                                  M=11nm 3000rpm
2.18工件回轉分辨率:                                  0.0010
2.19機床外形尺寸:                                    3200×3000×2600㎜
2.20機床凈重:                                        4500Kg
