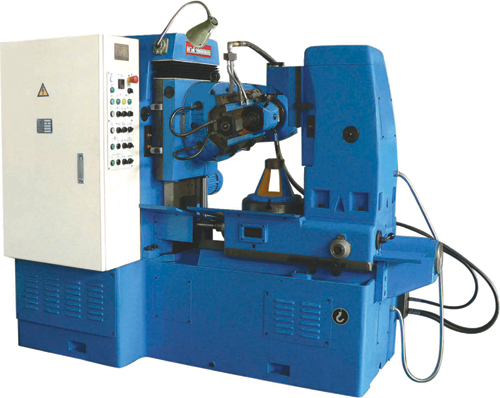

機床的主要規格與參數
1．加工范圍
|
最大工件直徑 |
200mm |
|
最大加工模數 |
6mm |
|
加工齒數 |
8～64(12×50)* |
|
工件螺旋角 |
±45° |
*括號內系保證加工齒數，未括號的系可加工齒數
2．刀架
|
刀架最大垂直行程 |
170mm |
|
刀架垂直快速移動速度 |
0.55m/min |
| 刀架回轉角度最小讀數 |
6′ |
|
垂直進給范圍 |
0.6～5mm/工作臺每轉 |
3．工作臺
|
工作臺有效直徑 |
300mm |
|
工作臺定位孔直徑 |
65mm |
|
工作臺最小進給速度 |
4mm /min |
|
工作臺水平手動每轉移動量 |
1mm |
|
工作臺水平移動最小讀數 |
0.01mm |
|
工作臺徑向進給量 |
4～30mm/min（液壓） |
|
工作臺T型槽尺寸 |
18 mm |
|
分度蝸輪節徑 |
256.956mm |
|
工作臺面到外支架頂尖間最大距離 |
510mm |
|
工作臺面到外支架頂尖間最小距離 |
310mm |
4．滾刀主軸
|
允許安裝的最大滾刀直徑 |
140mm |
|
允許安裝的最大滾刀長度 |
140mm |
|
刀具拉桿螺紋直徑 |
M20 |
|
主軸軸孔錐度 |
莫氏5號 |
|
滾刀最大軸向移動量 |
95mm |
|
滾刀主軸中心離工作臺面距離 最大
最小 |
430mm
260mm |
|
工件軸心到滾刀軸心間的距離 最大
最小 |
175mm
30mm |
|
主軸轉速范圍 |
79～498rpm |
|
主軸轉級數 |
9 |
5．電動機及機床重量
|
主電動機 功率
額定轉數 |
7.5 kw
1500 rpm |
|
軸向（垂直）快速電機 功率
額定轉數 |
1.1 kw
1500 rpm |
|
滾刀軸向移位電動機 功率
額定轉數 |
0.09 kw
1500 rpm |
|
液壓泵電動機 功率
額定轉數 |
1.5 kw
1000rpm |
|
冷卻泵電動機 功率
額定轉數 |
0.75 kw
1500 rpm |
|
機床凈重 |
3500 kg |
|
機床輪廓尺寸（長×寬×高） |
2260×1800×1720 (mm) |
