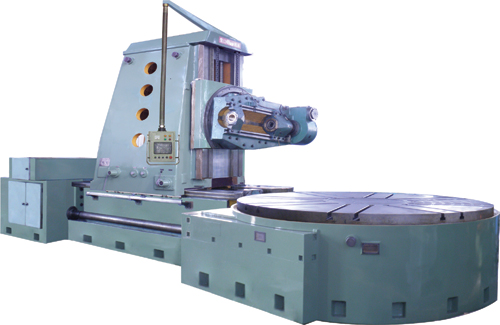

滾齒機床系列 |
|
主要技術參數：
1．加工范圍
|
最大工件直徑 |
6300mm |
|
最大加工模數 |
36mm |
|
最大工件螺旋角 |
±45° |
|
最大加工寬度 |
1200mm |
2．工作臺
|
工作臺直徑 |
3750mm |
|
工作臺孔直徑 |
950mm |
|
工作臺最大負荷 |
65噸 |
|
工作臺T型槽尺寸 |
36 mm |
|
分度蝸輪 |
模數 |
12mm |
|
齒數 |
288 |
|
節圓直徑 |
3456 mm |
3．主刀架
|
允許安裝的最大滾刀直徑 |
450mm |
|
允許安裝的最大滾刀長度 |
480mm |
|
刀具拉桿螺紋直徑 |
M30 |
|
主軸軸孔錐度 |
公制80 |
|
刀架最大垂直行程 |
1300mm |
|
垂直進給范圍 |
0.20～4mm/工作臺每轉 |
|
主刀架垂直進給級數 |
12 |
|
滾刀主軸中心離工作臺面距離 最大
最小 |
2100mm
800mm |
|
工件軸心到滾刀軸心間的距離 最大
最小 |
3450mm
800mm |
|
主軸轉速范圍 |
1檔：6.5～19.5
2檔：17～51 |
|
主軸轉速級數 |
無級 |
|
刀桿直徑 |
50、60、80 mm |
5．電動機及機床重量
|
主電動機(直流) 功率
額定轉數 |
37kw
1500 rpm |
|
快速電機 功率
額定轉數 |
11 kw
960 rpm |
|
液壓電機 功率
額定轉數 |
3.7kw
1500rpm |
|
靜壓電機 (2臺) 功率
額定轉數 |
1.5 kw
1500rpm |
|
冷卻電機 功率
額定轉數 |
1.5 kw
1500 rpm |
|
機床凈重 |
100000 kg（不含選購附件） |
|
機床輪廓尺寸（長×寬×高） |
11800×6200×5200 (mm) | |
|
