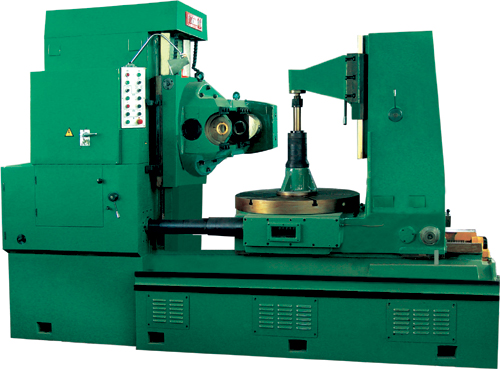

主要技術參數
1、加工范圍
①最大加工直徑
不用后立柱：1250mm
用后立柱：1000mm
②最大加工模數
鑄件：18mm
鋼件：16mm
③最小加工齒數：12齒
2、刀架
①刀架最大垂直行程：500mm
②刀架最大回轉角度：±60°
③刀架垂直快速移動速度：0.52m / min
④刀架手動垂直每轉移動量：0.63mm
⑤垂直進給級數：10級
⑥垂直進給范圍：0.39~4.39mm/工作臺每轉
3、工作臺
①工作臺直徑：950mm
②工作臺孔直徑：200mm
③工件芯軸座孔錐度：莫氏6號
④工作臺快速移動速度：0.47m/min
⑤工作臺水平手動每轉移動量：0.5mm
⑥工作臺水平移動最小讀數：0.02mm
⑦工作臺最大載重量：3t
⑧工作臺面到后立柱下端面最大距離：900mm
⑨工作臺面到后立柱下端面最小距離：500mm
4、滾刀主軸
①允許安裝最大滾刀直徑：235mm
②允許安裝最大滾刀長度：220mm
③刀具拉桿螺紋直徑：M24
④主軸軸孔錐度：莫氏6號
⑤滾刀最大軸向移動量：100mm
⑥滾刀主軸中心離工作臺面距離
最大：700mm
最小：200mm
⑦工件軸心到滾刀軸心間距離：
最大：750mm
最小：100mm
⑧主軸轉速范圍：16~125rpm
⑨主軸轉速級數：7級
5、電動機及機床重量
①主電動機 功率：15kw
額定轉速：1500rpm
②軸向（垂直）快速電機 功率：3kw
額定轉速：1500rpm
③徑向快速電動機 功率：1.5kw
額定轉速：1000rpm
④液壓泵電動機 功率：1.5kw
額定轉速：1000rpm
⑤冷卻泵電動機 功率：1.5kw
額定轉速：1500rpm
⑥機床凈重：13000kg
⑦機床輪廓尺寸（長x寬x高）：3616x2040x2450mm
|
