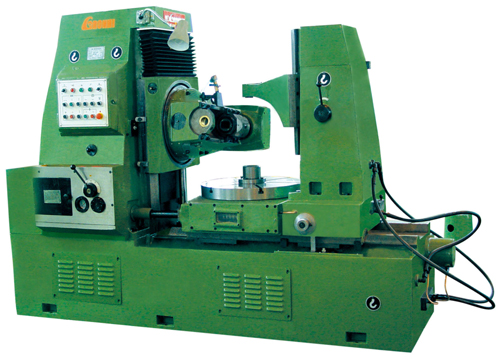

主要技術參數
1、加工范圍
①最大加工直徑
有后立柱時最大加工直徑：620mm
無后立柱時最大加工直徑：800mm
②最大加工模數
鋼件：8mm
鑄件：10mm
③最大加工寬度 300mm
④工件上最小齒數 6齒
2、刀架
①刀架最大回轉角度 ： 240°
②刀架最大垂直行程 ： 350mm
③刀架回轉角度最小讀數 ：6′
④刀架垂直快速移動速度 ：0.52 m / min
⑤刀架垂直手動每轉移動量：0.754mm
⑥垂直進給量級數：12級
⑦垂直進給量范圍：0.4~4mm / 工作臺每轉
3、工作臺
①工作臺直徑：625mm
②工作臺孔直徑：80mm
③工作臺水平手動每轉移動量：1mm
④工作臺水平移動最小讀數：0.01mm
⑤工作臺水平液壓驅動量：50mm
⑥工作臺水平快速移動速度：0.55m / min
⑦工作臺到小立柱滑座軸承端最大距離：720mm
⑧工作臺到小立柱滑座軸承端最小距離：400mm
4、滾刀主軸
①允許安裝的最大滾刀直徑：180mm
②允許婁裝的最大滾刀長度：175mm
③刀具拉桿螺紋直徑：M16
④主軸軸孔錐度：莫氏5號
⑤滾刀最大軸向移動量：55mm
⑥滾刀主軸中心離工作臺面距離
最大：590mm
最小：240mm
⑦工件軸心到滾刀軸心間的距離
最大：500mm
最小：50mm
⑧主軸轉速范圍：40~250rpm
⑨主軸轉速級數：9級
5、電動機及重量
①主電動機 功率 / 額定轉速 5.5kw / 1440rpm
②軸向(垂直)快速電機 功率 / 額定轉速 0.75kw / 1380rpm
③徑向快速電機 功率 / 額定轉速 0.75kw / 1380rpm
④液壓泵電動機 功率 / 額定轉速 1.1kw / 1000rpm
⑤機床凈重：5000kg
⑥機床輪廓尺寸（長x寬x高） 2600x1400x1940mm
6、其它
①滾刀芯軸直徑：22mm、27mm、32mm、40mm
②工件芯軸直徑：35mm
|
